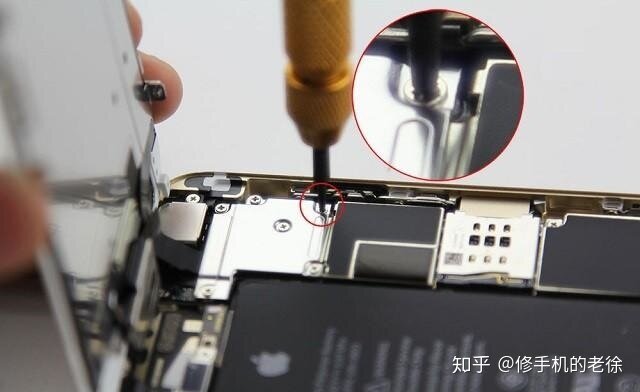

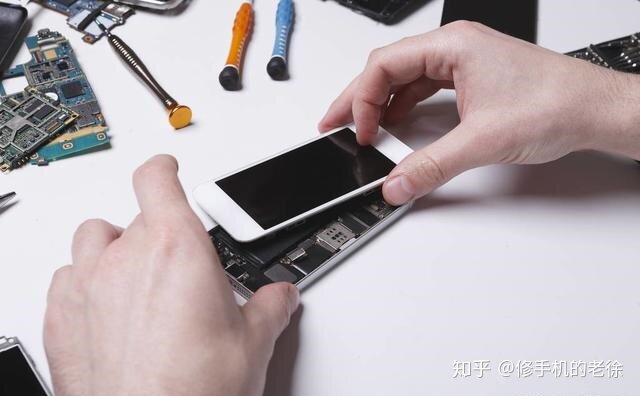

在实际维修中，用户自行换屏、换电池拧错螺丝导致主板断线，引起手机屏幕不显示、手机黑屏、手机无法开机等故障，尤其是自行更换电池，操作不当的话，有可能会导致爆炸的危险。今天给大家分享一个苹果iPhone6手机拧错螺丝导致手机屏幕不显示的维修过程！带大家了解一下螺丝孔下面的秘密！


一、故障现象
同行寄修一台iPhone6故障机，描述手机本身故障是无WiFi，自己更换WiFi修好后了，装机时没注意，打穿了螺丝孔导致手机屏幕不显示了。


二、检测维修：
1、手机屏幕不显示问题

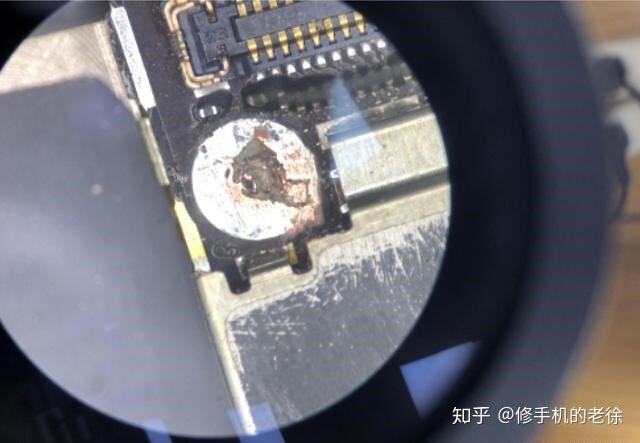

首先，拆下主板，观察主板上的左螺丝孔，发现被打了很深。


把螺丝孔挖开。

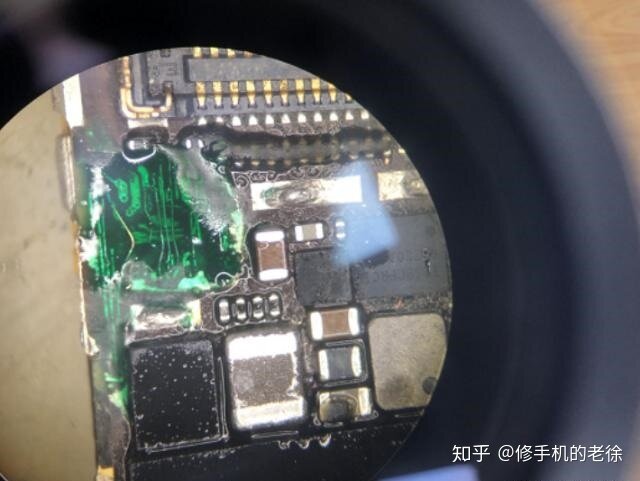

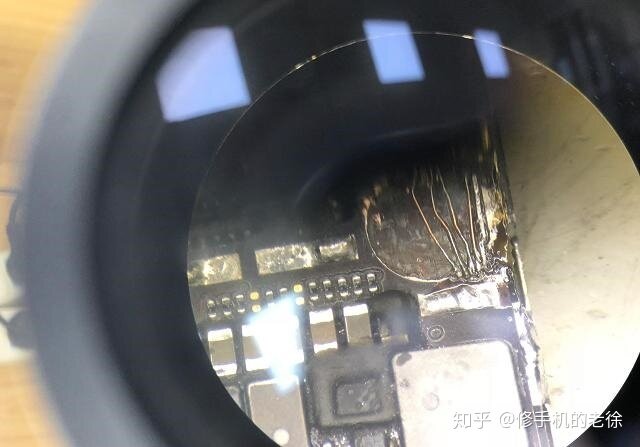

把断了的线补上，手机可以正常开机显示了，但测试音量下键不好使。
2、音量下键问题

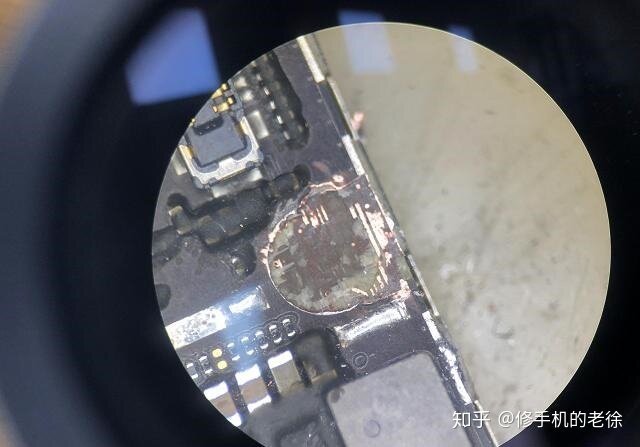

音量下是走第三层左边，重新把左边挖开，把断的线补上。


补完后音量下键可以正常使用了，接下来测试功能发现手机前后摄像头和指纹不好使。
3、手机前后摄像头问题
先修摄像头，因为前后都不好使这种情况首先测量摄像头的2.85V供电的对地阻值，通过打值发现阻值无穷大。
因为前后摄像头2.85V供电都是由U2301给的，检测U2301一碰就掉了，看来是虚焊了，应该是上家修WiFi导致的，这种情况只需给摄像的2.85V供电借个3V就可以了。

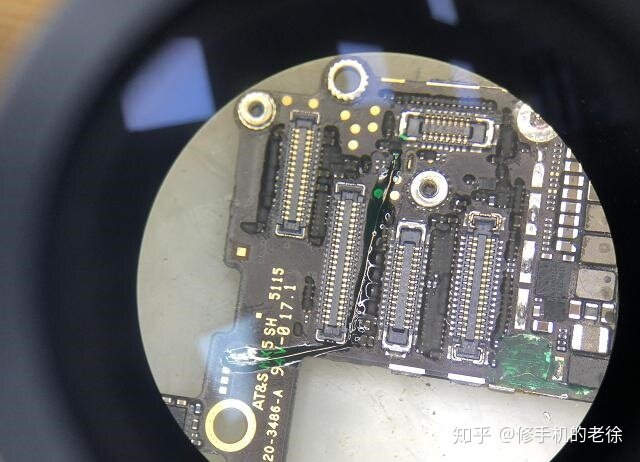

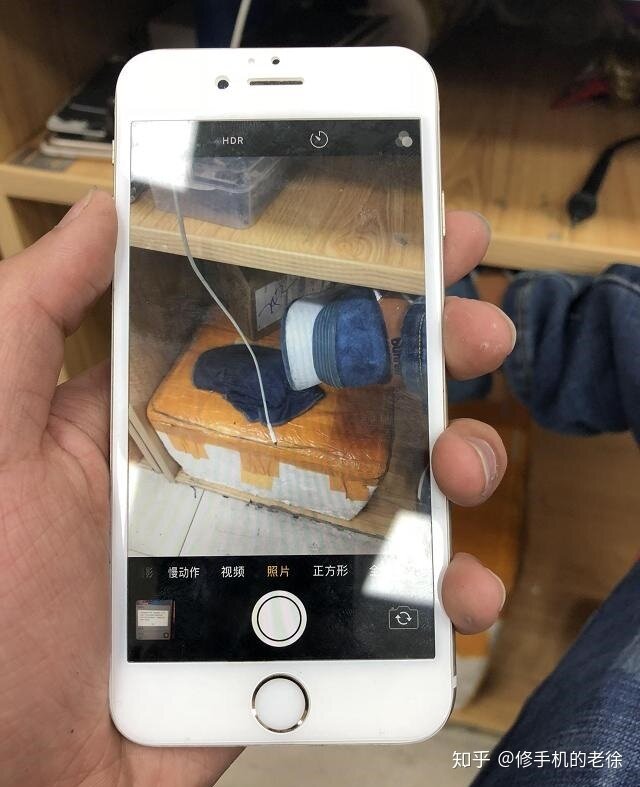

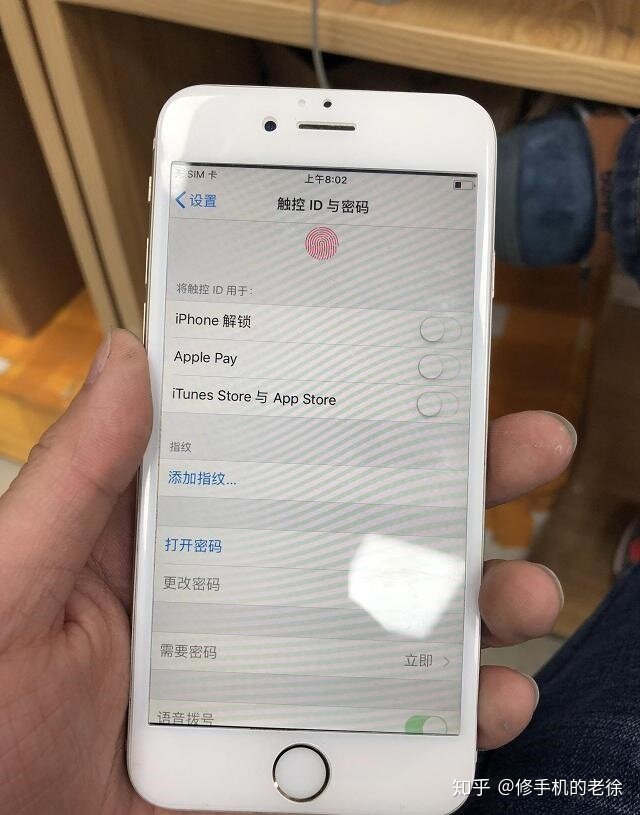

飞完线测试，摄像头可以正常使用，检测发现添加指纹为灰色。


4、指纹问题

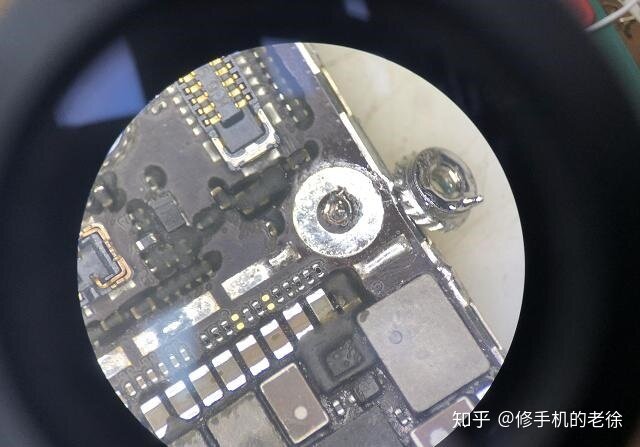

观察主板发现，主板的右螺丝孔也被打穿，右螺丝孔是走指纹的看来是这里出问题了。


挖开右螺丝孔。

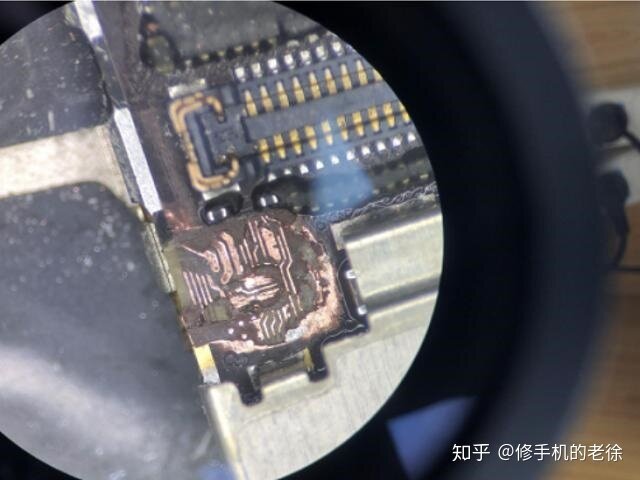

把断的线重新补上，绿油固化。

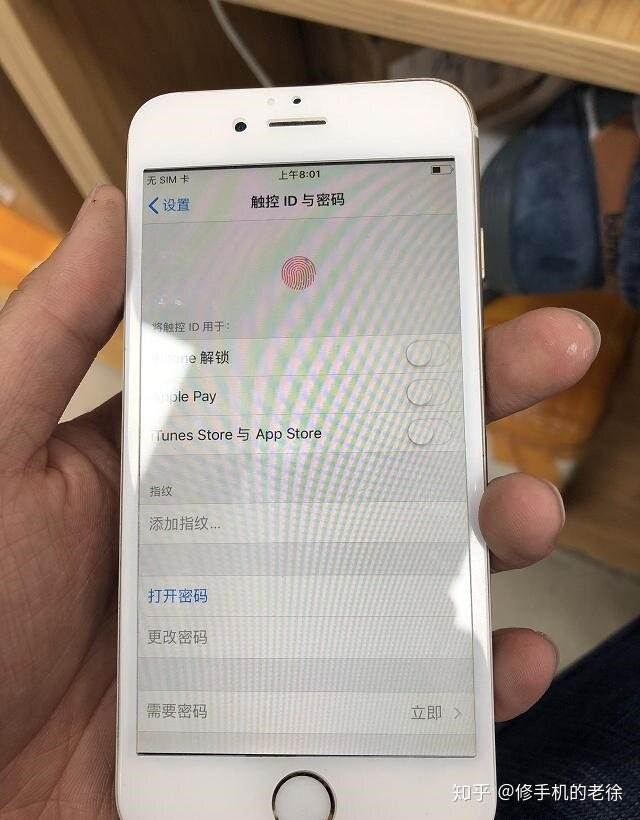

补上之后，测试指纹正常。


测试所有功能全部正常，到此维修结束。

-----------------------------
