iPhone 14 Pro Max拆解，有哪些主要零部件供应商？

科技Party

来源：ittbank、iFixit、微机分，谢谢



近日，国外专业的拆解机构均对于iPhone 14系列进行了拆解。由于iPhone 14 / 14 Plus在设计和配置上与iPhone 13系列接近，且iPhone 14 Pro Max只是iPhone 14 Pro的放大版，所以这里就对于iPhone 14 和 iPhone 14 Pro的拆解进行介绍。

编辑：感知芯视界

iFixit对苹果最新iPhone 14 的拆解终于完成了，认为这次iPhone 14最值得点赞的不是更强的处理器，也不是卫星SOS 功能和更大的摄像头，而是完全重新设计的内部结构——显示面板和后盖都可直接拿下。iFixit认为这很重要，也是很长一段时间以来 iPhone 最重大的设计变化。不过，iPhone 14 Pro 和 Pro Max 机型依旧采用旧架构，需要从显示面板打开。
但同时，iFixit也指出，iPhone 14 功能和外观变化非常轻微，以至于著名科技媒体 The Verge 觉得它应该被称为 “iPhone 13S”。他们在报道中表示，一年前推出的 iPhone 13 依旧在销售，且与 iPhone 14 几乎相同。



重生（重新设计）为美丽蝴蝶的 iPhone 14——中间的中框、左侧的可拆卸屏幕和右侧的可拆卸后盖板
iFixit指出，重新设计整机结构并不是一件小事。为了打造支持该结构新金属中框，需要重新设计整个内部，以及重新考虑射频天线位置并将其防护周界有效加倍。换句话说，这是苹果时隔多年重新回到绘图板上创新，重新设计的 iPhone 内部结构使维修更容易。这次无缝升级并未在发布会上提及，以至于世界上很多优秀技术评论家都没有注意到。



iPhone结构的几次转变

iFixit已经编写了数以千计的智能手机维修指南，所以在深入了解 iPhone 14 的细节之前，先回顾了一下多年来iPhone 经历的几次重大架构转变。



iPhone 3G时代，这时候的iPhone手机拆解需要先打开屏幕，这让换屏变得轻而易举。但是在维修其他部分——比如充电端口和电池等部件上，则比开后盖式困难得多。



在苹果开始在意其内部设计美观性之前，我们看到的都是橙色排线和蓝色电路板
为了解决这个问题，苹果在 iPhone 4 的设计上采用打开后盖的方式。这一度让市面上出现了各种五花八门的售后服务，例如有用户换上了透明后盖板（iFixit认为这很糟糕），但不幸的是，这种设计让屏幕更换变得非常痛苦。于是，苹果在iPhone 5 重新回到（更流线型的）显示面板开启方式，并一直坚持到iPhone 13。



更换iPhone 4的玻璃后盖轻而易举
首先，打开手机屏幕的方式的确使屏幕维修变得更加容易，并且维修效果很好，这种设计与手机行业的其他产品（安卓阵营）形成鲜明对比。
几乎每部安卓手机都是从背面打开的。自从三星Galaxy s6 以来，iPhone 的竞争对手就一直采用后盖开启方式。任何维修机构的意见都是，三星Galaxy 手机的屏幕更换比 iPhone要困难得多。


必须先拆开后盖板，然后系统地完成手机组件移除的整个过程。直到整台手机基本上被拆光，你才能换下屏幕组件。然后，你又得把整个手机的零部件全部装回去！考虑到屏幕是最常见的维修组件，这是一个相当大的工程。

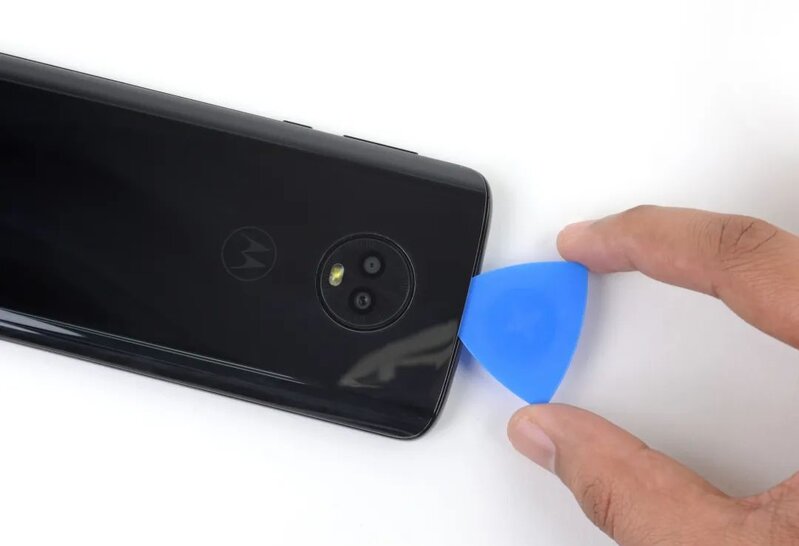

无论摩托罗拉还是三星智能手机，在拆机时都要花大量时间在撬开背板上
从iPhone 8时代开始，iPhone 的设计优化了两个关键组件的快速维修：屏幕和电池。不过iFixit认为，这种优化前置面板设计的缺点是很难更换后面板。虽然在 iPhone 8 之前换后盖也不容易，但并没有那么难，但到了iPhone 8，苹果开始在后盖上采用无线电可穿透的玻璃材质，来支持无线充电和 NFC 支付。到了iPhone X更甚，苹果直接在玻璃后盖上焊接了一个笨重的相机镜头盖。



如果说更换 Galaxy 手机的屏幕很难，那么更换 iPhone X（或 11、12 或 13）的玻璃背盖就是“雪上加霜”。从手机中移除每个组件已经算是最简单的步骤了。说真的，你不想在里面留下任何零件，因为这个拆解过程对硬件非常不友好。用于固定后玻璃盖板的粘合剂非常强大，以至于iFixit常用的撬动、加热或化学方法都无法将其打开。维修店则往往采用更激进的破碎式和刮擦式方法来移除玻璃盖板，同时在处理焊接的相机边框周围时也要格外小心。“最简单”的方法是使用激光，系统地融化掉这些粘合剂，然后用刀片和切割工具粉碎和刮掉粘合剂碎屑。为了使用激光和刀片的时候保护双手，需要配备重型手套。



结论是，这对于 DIY 和拆解爱好者来说，并不是一个真正有乐趣过程。
为iPhone 14结构设计变更鼓掌

回到 iPhone 14，背面玻璃简单地用两个螺丝和一个连接器固定。苹果似乎使用了一种稍微不那么强力的粘合剂，这使得它比以前几代产品的屏幕更容易打开，只需要卸下与后玻璃盖板上完全相同的几颗螺丝，就可以拆下屏幕。

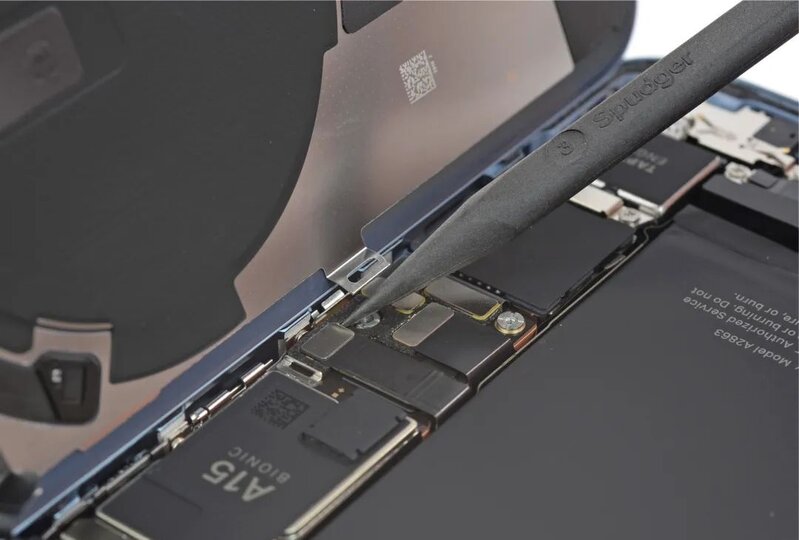

只需拧下几个螺丝，屏幕和后玻璃盖都可以立即拿下，这非常友好。



iFixit认为，这次改动是对手机设计的一次重新思考，新开启方法影响到了内部设计的方方面面。增加一个全新的开启方式，会带来一系列的工程挑战，例如原先的密封防水要做双份的，伴随而来的还有许多射频设计的“并发症”及所有零件的变化。





每当您将某些东西粘合或焊接在一起时，就更容易实现薄度和耐用性的设计目标。iFixit不止一次在文章中说过，如果设计师多花点力气避免过度使用胶水，他们就可以获得他们正在寻找的所有设计特性和功能，以及可修复性。这一次，苹果付出了努力。

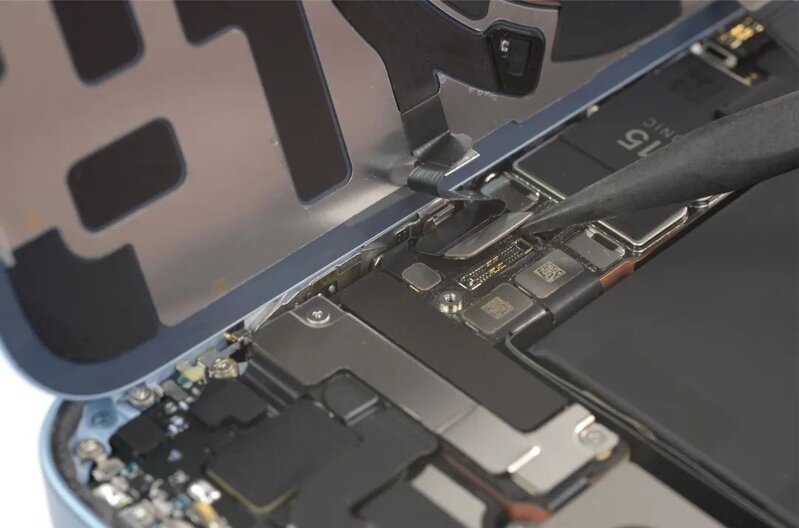

这次，iPhone 14屏幕后有一个全新的中框，所有内部组件都安装在上面。手机中所有的射频天线，包括 5G + GPS + Wi-Fi + 蓝牙 + 卫星信号也都集中在这个中框上，再通过上图左侧下方十个新的电磁触点连接到后面板，达到以前需要通过焊接才能实现的接地效果。



达到大家都期望的高水平耐用性，是一项艰难的工程挑战。比如你的 iPhone 13 掉地上时，它的金属框架会吸收震动，将力传递并分散到胶合电池和牢固粘合的后玻璃盖上。iPhone 14 在设计上也遇到了同样的挑战，但它以完全不同的方式实现了所需的抗扭刚度——新的中框位于显示屏和手机内部之间，承担了整个框架和电池的受力分配。
另一个设计挑战是集成到摄像模组中的组件数量。从历史上看，当中包括Face ID 传感器、扬声器和环境光传感器。在iPhone 13 Pro 中，苹果已将听筒和前置摄像头从显示屏模组上，移至了中框上。当时iFixit曾盛赞这一举措加强了模块化，但他们并不完全理解其中的原因。现在看来，它是在为iPhone 14设计的大幅改进奠定基础。
iPhone 14 宣传的旗舰功能包括卫星加持的紧急呼救（SOS）、升级的摄像头和省略的SIM 卡插槽（美版）。如下图所示，我们看到iPhone 14 Pro Max主板中的一些芯片。



苹果对性能密度的追求是无与伦比的。iPhone 14 Pro Max 逻辑板采用 A16 处理器，比 iPhone 14 的 A15 性能提升了 10-15%。



美国版本的Pro Max 逻辑板内部特点是，具有支持5G毫米波频段以及卫星通信的硬件，并且在实体SIM 读卡器消失后留下大量空间。
iFixit确认，苹果新手机的卫星连接由新的 Qualcomm X65 调制解调器提供支持，该调制解调器增加了新的 2.4 GHz n53 频段功能以支持 Globalstar。Globalstar 的执行主席 ICJay Monroe 在今年早些时候的新闻稿中说道：“自高通成立以来，我们一直与高通保持着密切的关系，我们要感谢高通团队的辛勤工作，帮助我们实现了Band n53的承诺。”
主要芯片一览


如果你对新款iPhone 14 Pro Max（型号A2651）上的芯片感到好奇，那么请往下看：

上层主板正面：



红色：闪迪 SDMVGKLK2 128G 128 GB NAND 闪存
橙色：Apple/Dialog Semiconductor 338S00819-A1 电源管理
黄色：疑似是 Apple/Cirrus Logic 338S00843 语音处理器
绿色：Apple/Cirrus Logic 338S00537 音频放大器
天蓝色：疑似是 Apple/Dialog Semiconductor 338S0081C ? 电源管理
深蓝色：德州仪器 TPS61280H DC-DC 转换器
紫色：可能是意法半导体 EEPROM



红色：可能是 英飞凌 负载开关
橙色：恩智浦NTB0101GS1 1-bit 转换 - 电压电平
黄色：德州仪器 LSF0101 1-bit 双向电压电平转换器



红色：疑似WiFi/蓝牙模块
上层主板背面：



红色：Apple APL1W10/339S01104 A16处理器芯片、三星K3LK2K20CM-EGCP 6 GB LPDDR5 SDRAM 内存
橙色：Apple APL109A/338S00942 电源管理芯片
黄色：Apple/Dialog Semiconductor 338S00839-B0 电源管理芯片
绿色：博通 BCM59365EA1IUBG 无线充电接收器
天蓝色：意法半导体 STB601A05 电源管理芯片
深蓝色：Apple/Dialog Semiconductor 338S00819-A1 电源管理芯片
紫色：德州仪器 TPS65657B0 显示屏供电



红色：德州仪器 LM3567A1 LED 闪光灯驱动
橙色：Apple/Cirrus Logic 338S00738 音频编解码器
黄色：可能是 Analog Devices Taptic Engine马达驱动
绿色：德州仪器 CD3710A1 VCSEL阵列驱动
天蓝色：恩智浦 CBTL1618A0 DisplayPort 多路复用器
深蓝色：德州仪器USB 2.0 双路中继器
紫色：安森美 DC-DC 转换器



红色：可能是安森美 DC-DC 转换器
橙色：可能是意法半导体串行EEPROM内存



红色：应该是环旭电子的超宽频模块
橙色：博通 AFEM-8245 前端模块
下层主板正面：



红色：意法半导体 ST33J 安全元件
橙色：Apple/Cirrus Logic 338S00537 音频放大器
黄色：高通 PMX65 电源管理芯片
绿色：高通 QET7100 包络追踪器
天蓝色：可能是 高通 PMK65 时钟发生器
深蓝色：可能是 Qorvo 包络追踪器
紫色：疑似 意法半导体 电源管理芯片



红色：恩智浦 SN210V 带有安全元件的 NFC控制器
橙色：应该是卫星模块
黄色：高通 SDX65M X65 5G 调制解调器
绿色：高通 SDR735 RF 射频芯片
天蓝色：高通 SMR546 RF 射频芯片
深蓝色：博通 AFEM-8231 前端模块
紫色：Skyworks SKY58290-20 前端模块



红色：博通 AFEM-8240 前端模块
橙色：可能是 Skyworks SKY58853-17 ? 前端模块
黄色：可能是 Skyworks SKY52628 天线开关模块
绿色：可能是 Skyworks SKY5xx92-16 电源放大模块



红色：博世的 6轴加速计/陀螺仪
下层主板背面：



红色：疑似是卫星天线接口
橙色：5G 毫米波天线
（备注：图片/供应商名称/元器件型号来源：iFixit）
